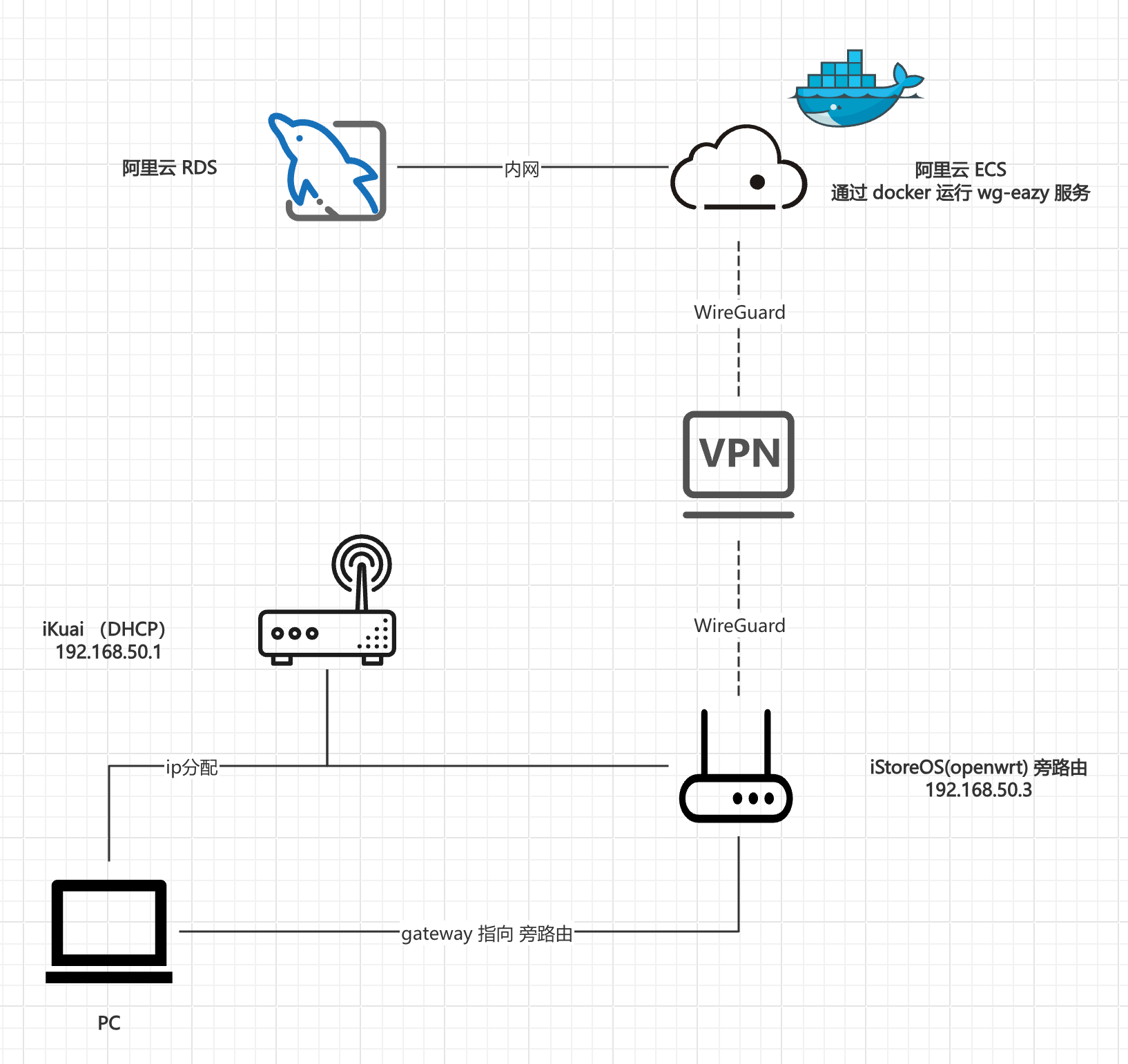

网络拓扑#

遇到的问题#

PC 连接 RDS 时，获取不到数据表相关的任何信息，navicat 客户端一直转圈，像是等待数据接受

问题排查#

能ping通，说明 VPN 网络已经建立成功

在 ECS 上通过 tcpdump 命令抓包，并再次使用 nacivate 打开数据库

1
sudo tcpdump -w example.pcap

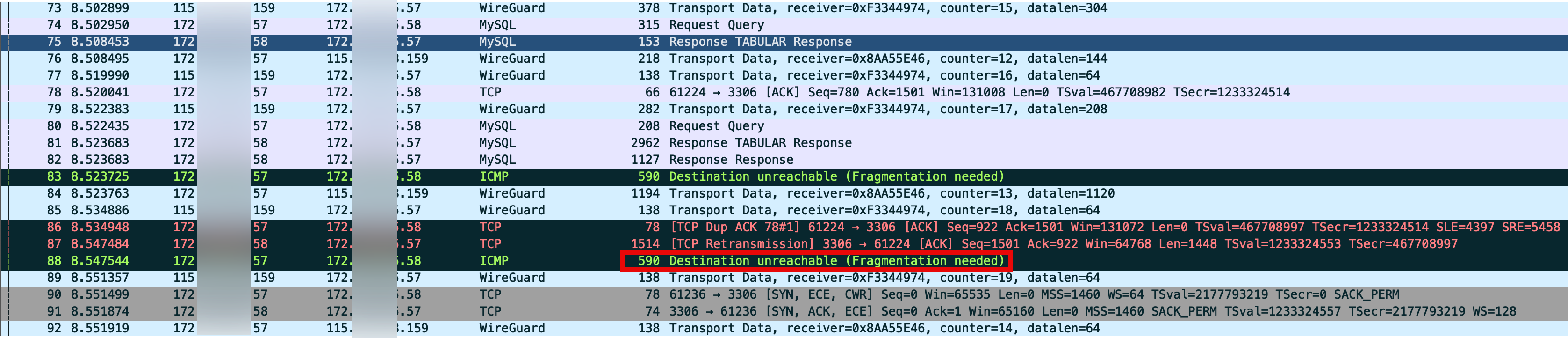

将 example.pcap 下载到本地，通过 WireShark 打开查看

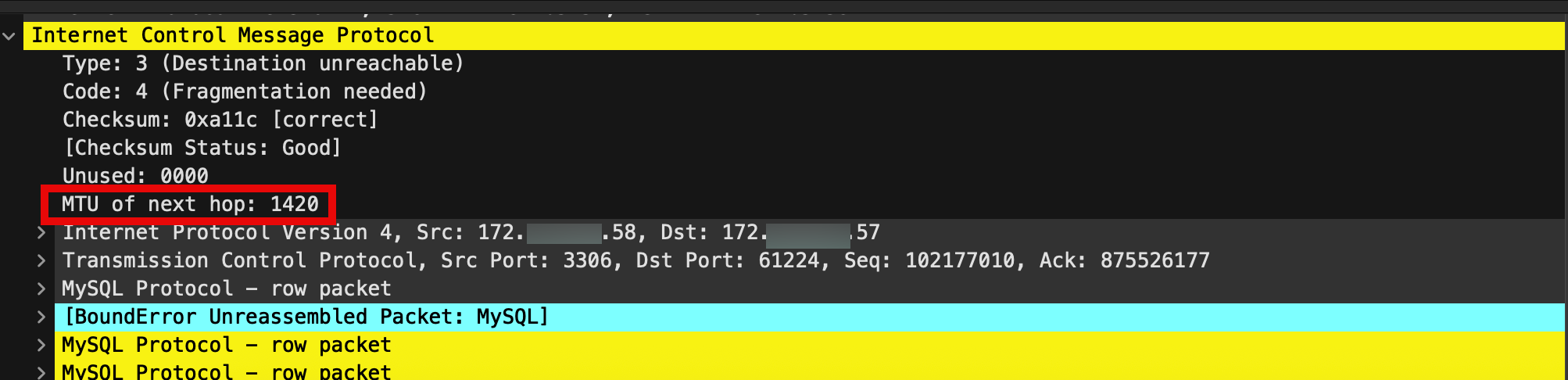

Fragmentation needed 服务端返回的包大小为 1515, 接收端只能接收的包大小为 1420，需要分包

解决方案#

在 OpenWrt 中开启 MSS 钳制

MSS 钳制（Maximum Segment Size Clamping）是 TCP/IP 网络中的一种技术，用于调整 TCP 连接的最大段大小（MSS）参数。

什么是 MSS？#

MSS（Maximum Segment Size）是 TCP 协议中的一个重要参数，表示 TCP 连接中能够传输的最大数据段大小（不包括 TCP 头）。它通常比 MTU（最大传输单元）小 40 字节（IPv4）或 60 字节（IPv6），为 IP 和 TCP 头留出空间。

MSS 钳制的作用#

MSS 钳制主要用于解决以下问题：

1. 路径 MTU 发现问题：当路径 MTU 发现失败时，MSS 钳制可以防止数据包过大导致分片
2. 网络设备兼容性：某些网络设备可能无法正确处理大尺寸数据包
3. 优化传输效率：通过调整 MSS 可以提高网络传输效率

实现方式#

MSS 钳制通常在以下位置实现：

4. 防火墙/路由器：在网络边界设备上修改 TCP SYN 包中的 MSS 选项
5. 操作系统：在主机 TCP/IP 栈中设置 MSS 上限

常见应用场景#

• VPN 连接中，由于额外封装头需要减小 MSS
• PPPoE 连接（通常 MTU 为 1492，MSS 相应减小）
• 避免 IP 分片，特别是在有 NAT 的环境中

WireGuard 安装#

iStore 版本 22.03 branch git-24.034.55136-8c924fc

系统默认自带的镜像源中，wireguard 相关的包搜索不到，需要手动从 https://downloads.openwrt.org/releases/packages-22.03/x86_64/luci/ 下载，确认以下版本可以安装在 22.03 版本的 openwrt 中

luci-proto-wireguard_git-24.047.55738-270b737_all.ipk

luci-app-wireguard_git-23.018.72712-6d712c3_all.ipk

安装完成后重启

WireGuard 配置#

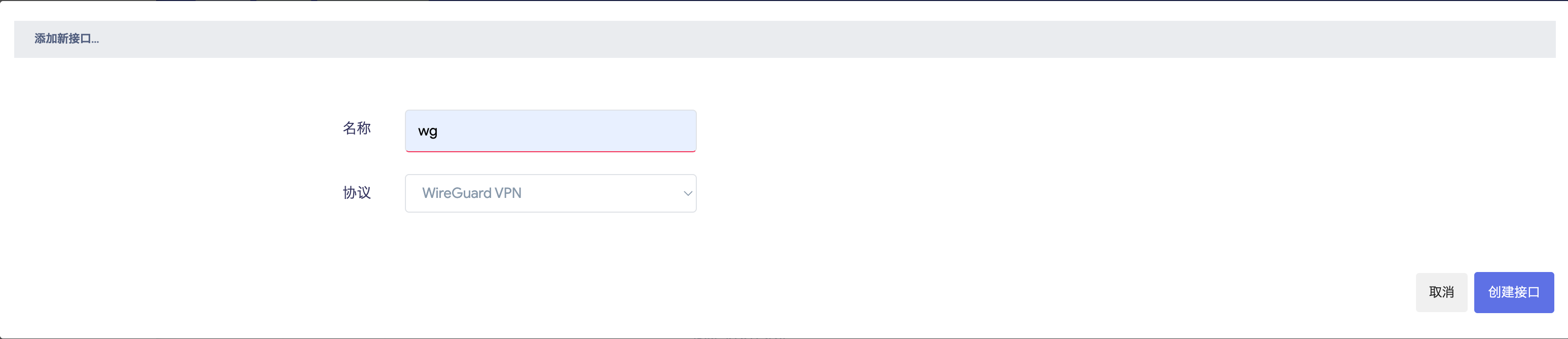

1. 网络 > 接口：添加新接口，协议中选择 WireGuard VPN

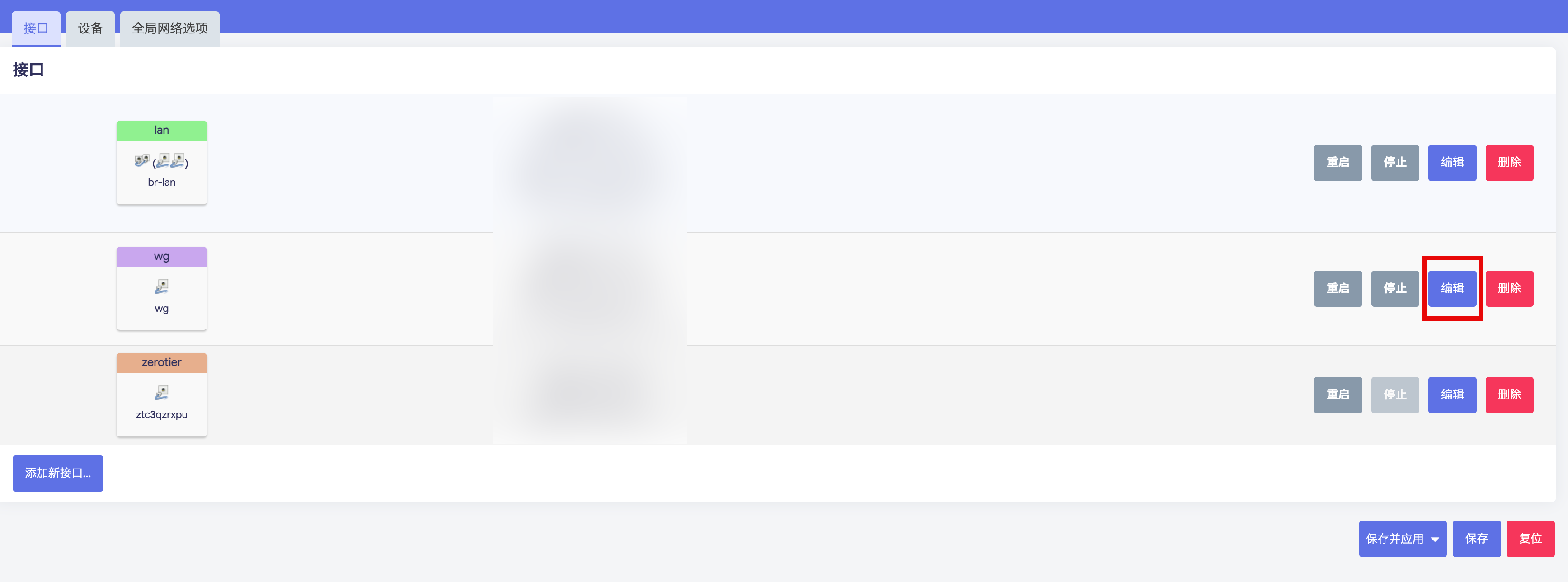

2. 网络 > 接口：选择创建好的 WireGuard 接口，编辑

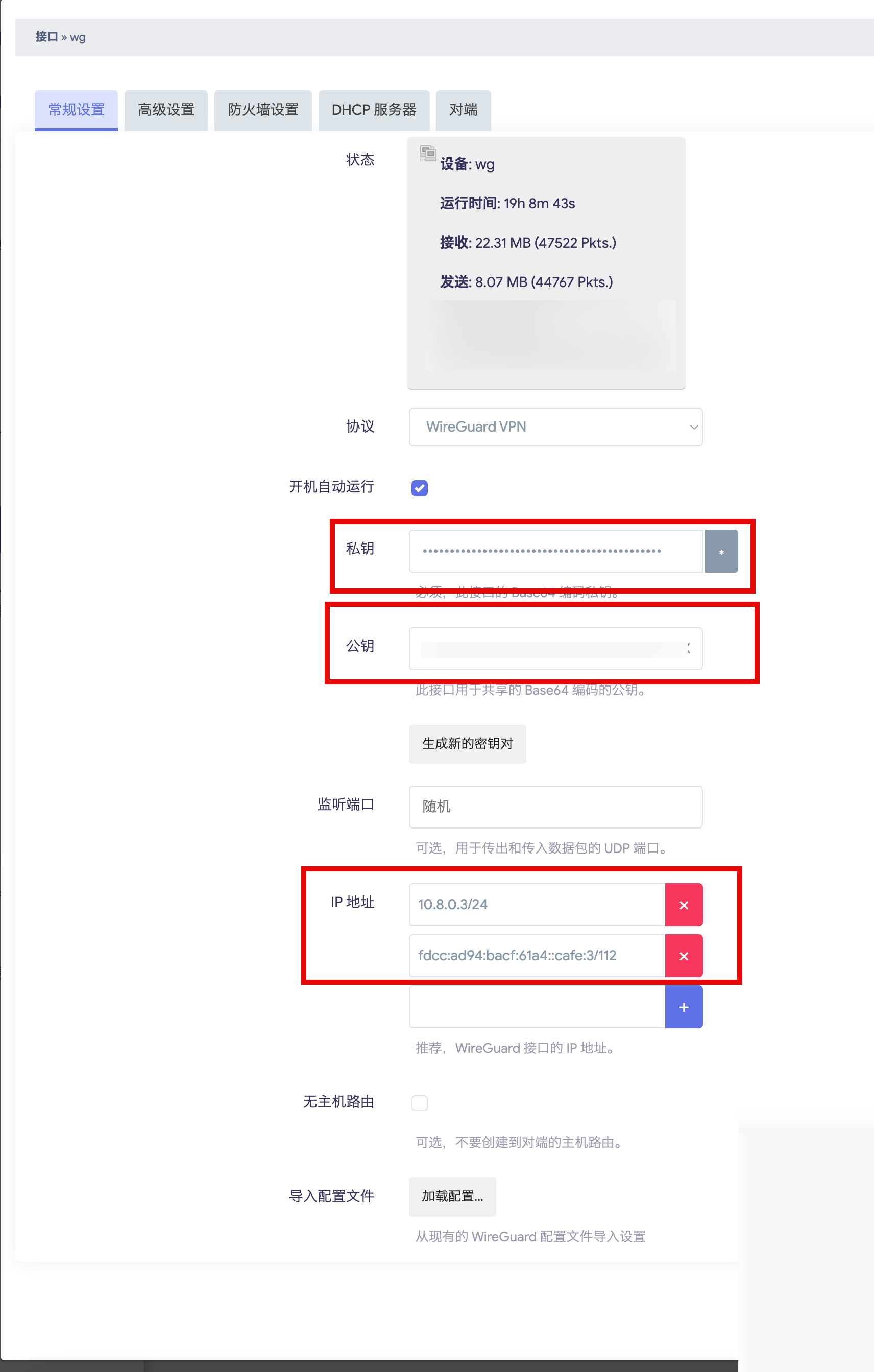

3. 在常规选项卡中，填入 WireGuard 的私钥、公钥信息，因为不是作为 WireGuard 服务端，监听端口可以不填，ip 地址按照服务端预先设置好的规则填入（vpn网络的 ip 网段划分，IPv4，IPv6 都输入）

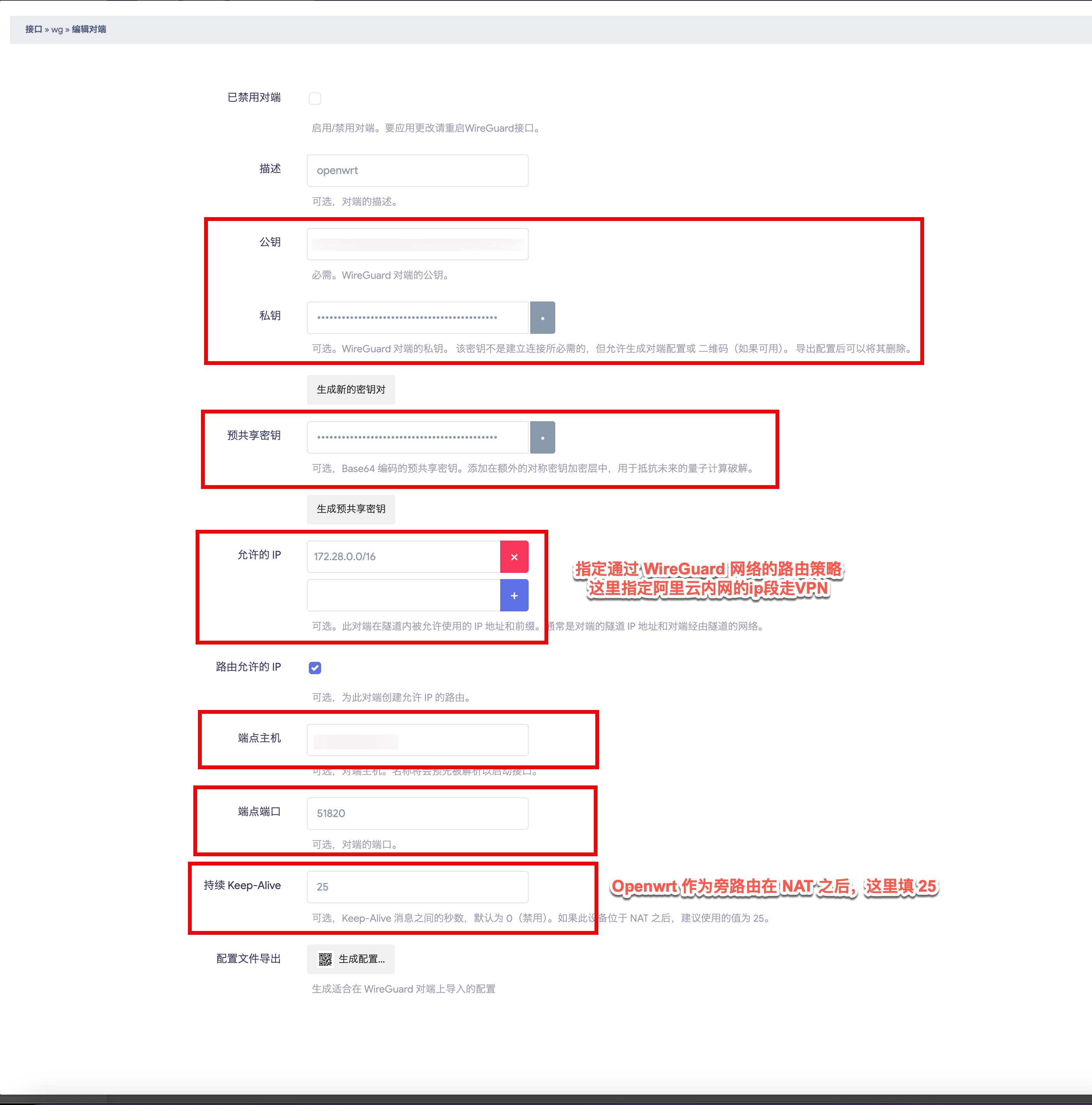

4. 在对端选项卡中，添加 WireGuard 服务端的信息

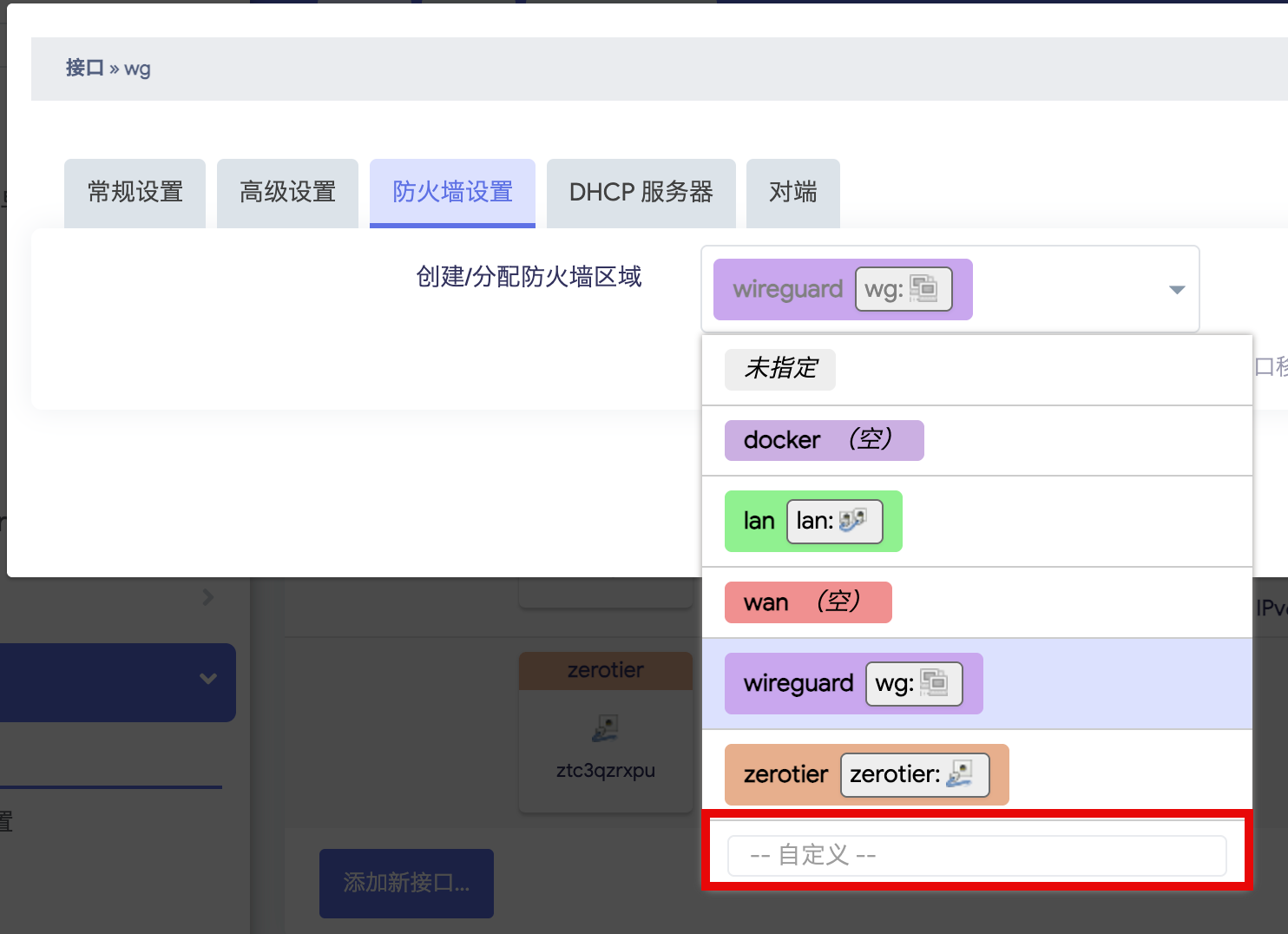

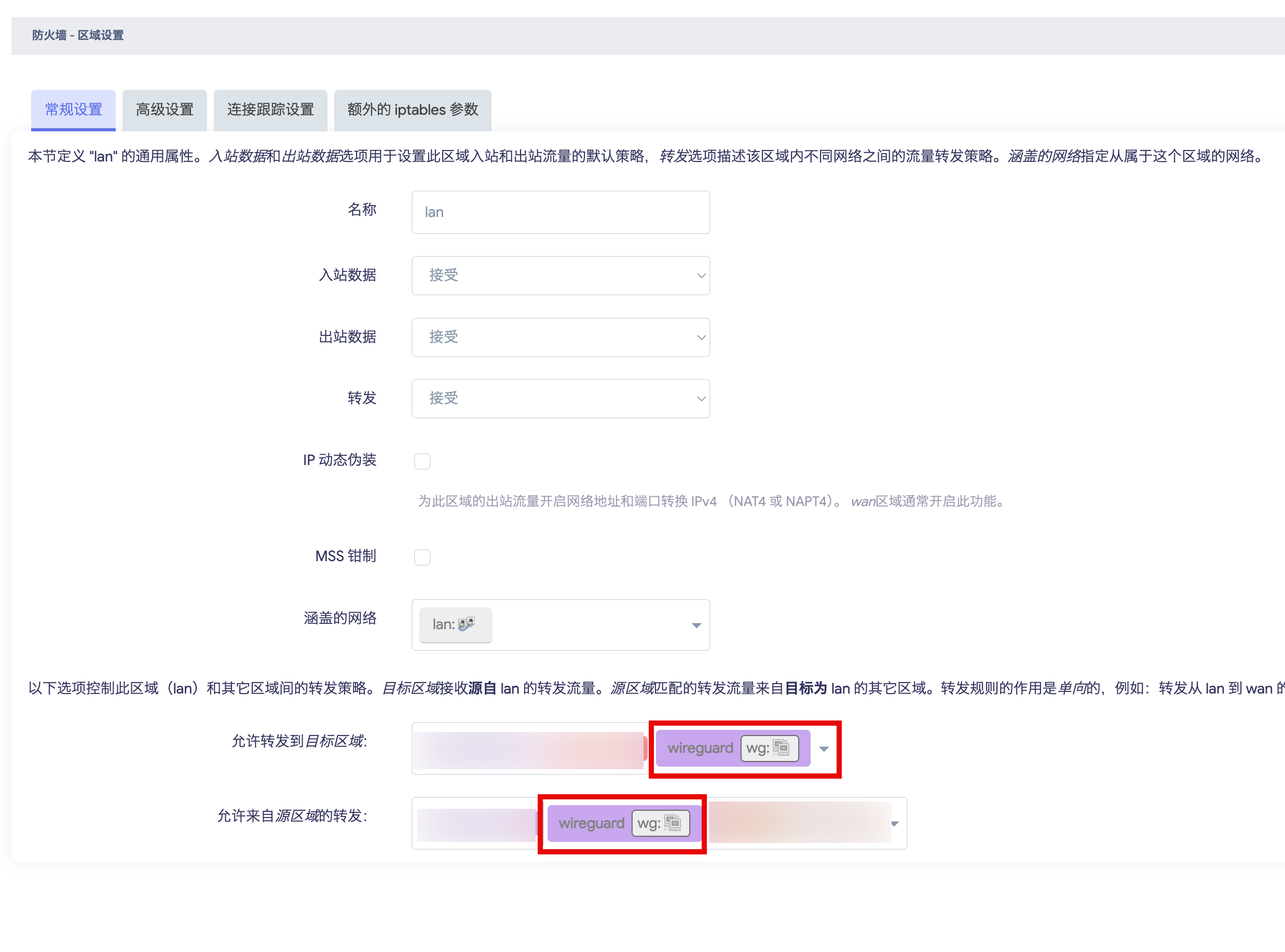

5. 在防火墙设置中，通过自定义新增一个 wiregurad 区域

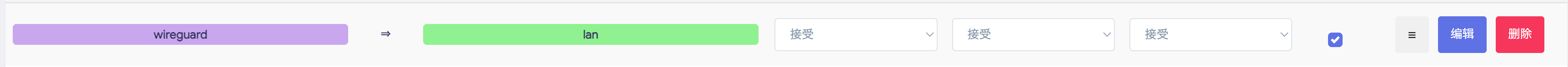

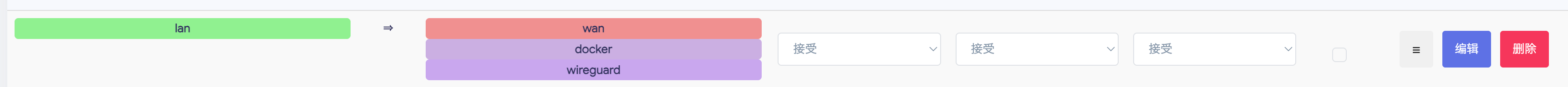

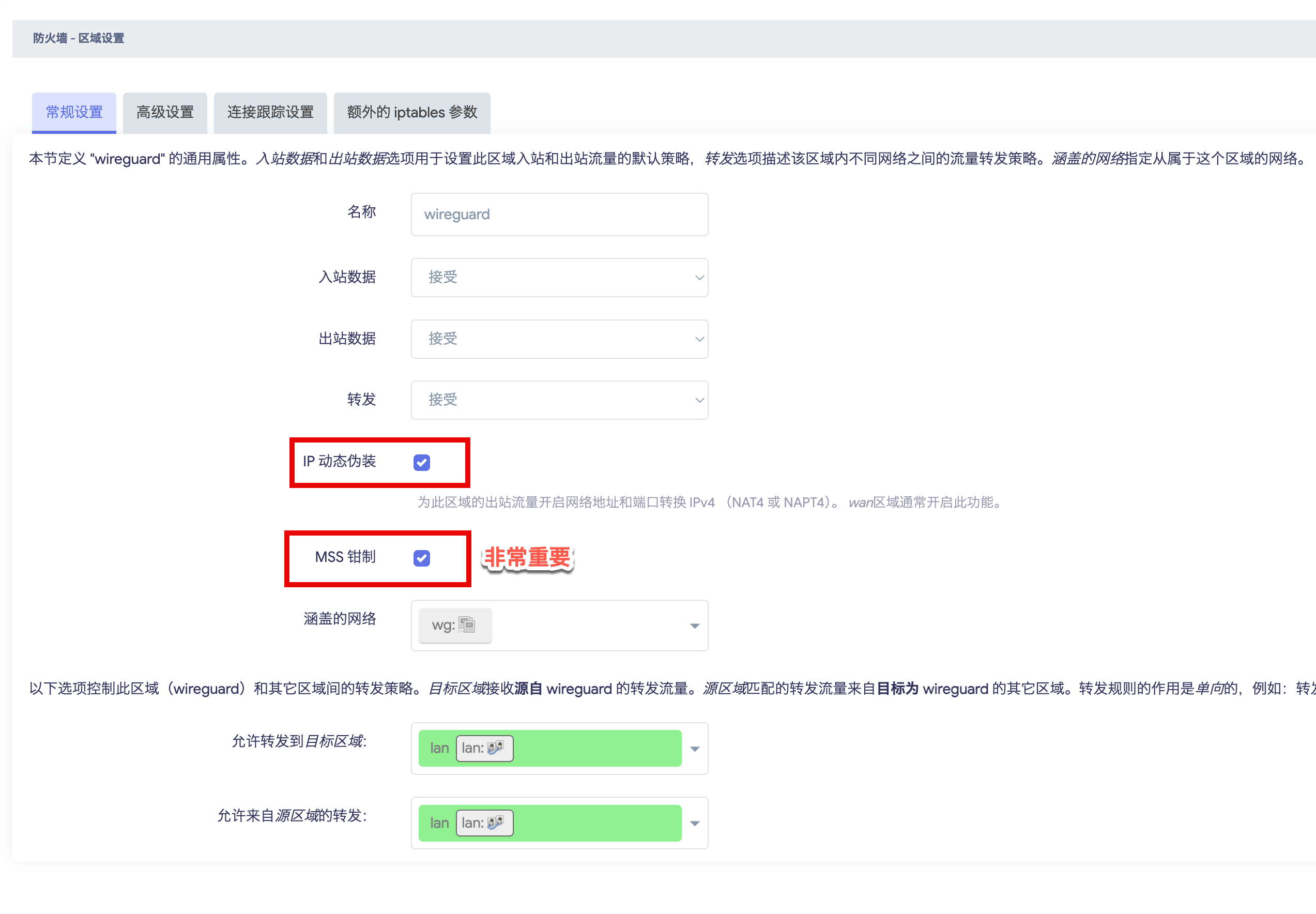

6. 网络 > 防火墙：转发相关设置 这里的 MSS 钳制非常重要，一开始没勾选，导致后面本地访问远程阿里云端的 MySQL 时，数据库响应异常

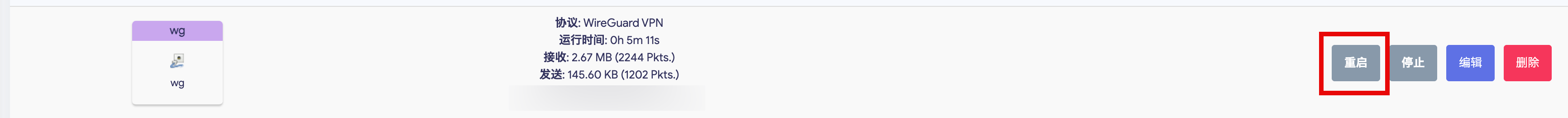

7. 网络 > 接口：重启 WireGuard 接口

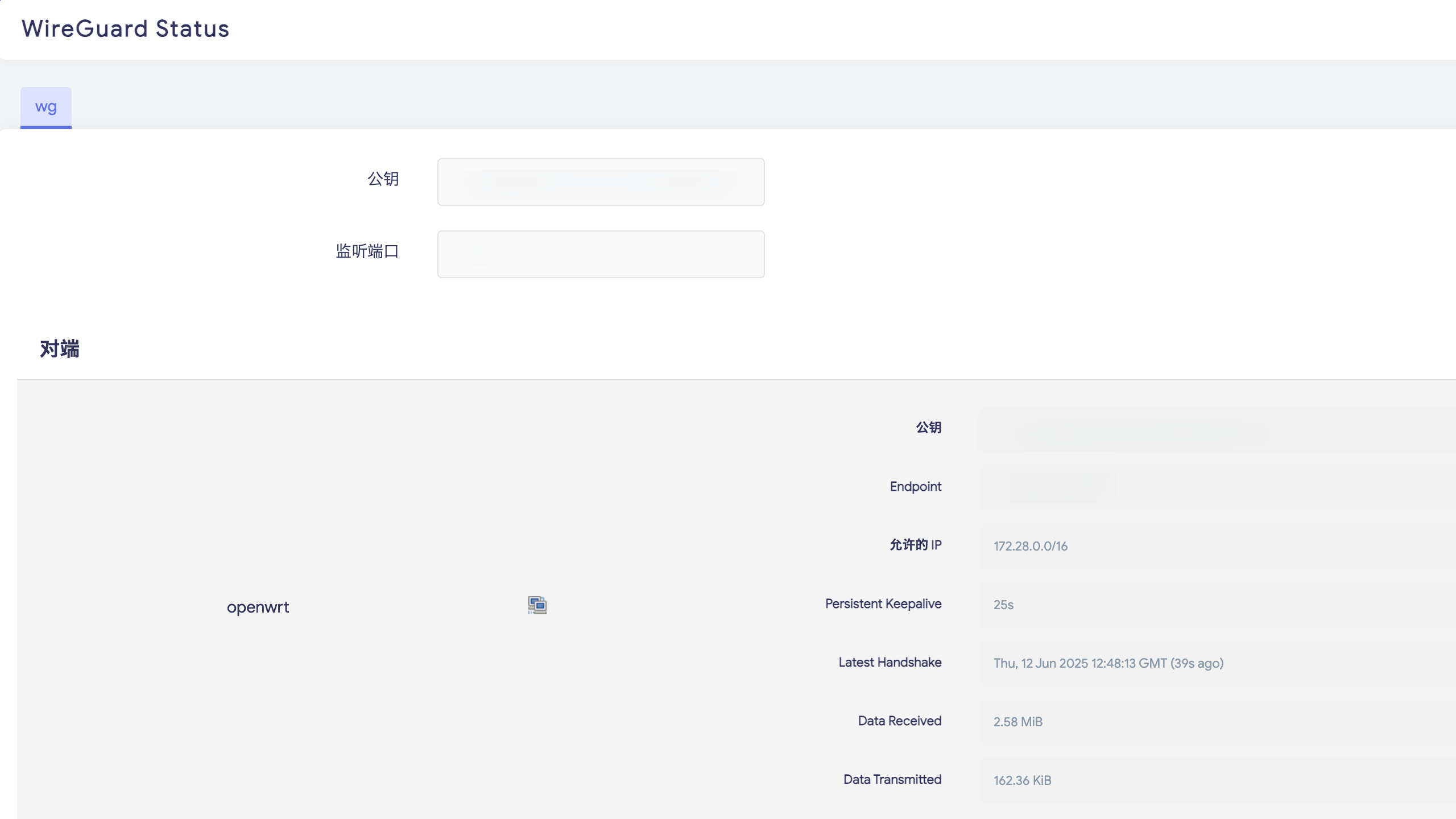

8. 状态 > WireGuard：查看 WireGuard 的状态



wg-eazy 重置密码#

1
# https://wg-easy.github.io/wg-easy/v15.1/guides/cli/
2
docker compose exec -it wg-easy cli db:admin:reset --password '123456789012'

📎 参考文章#

• https://ifconfiger.com/articles/disaster-by-mtu
• https://www.cnblogs.com/milton/p/15339908.html
• https://kyxie.me/zh/blog/tech/router/wireguard/
• https://www.right.com.cn/forum/thread-8297261-1-1.html
• https://blog.kuretru.com/posts/bf63e0c4/
• https://arthurchiao.art/blog/tcpdump-practice-zh/
• https://www.cnblogs.com/wongbingming/p/13212306.html
• https://ikula.org/istoreos作为旁路由安装wireguard/
• https://zhuanlan.zhihu.com/p/27783376221
